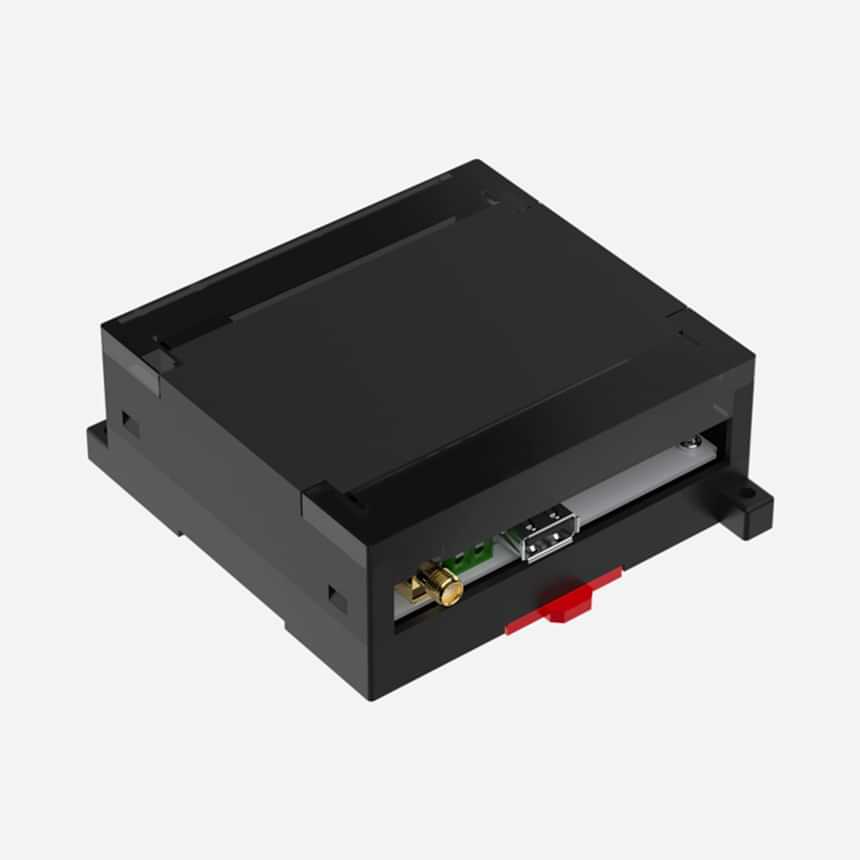

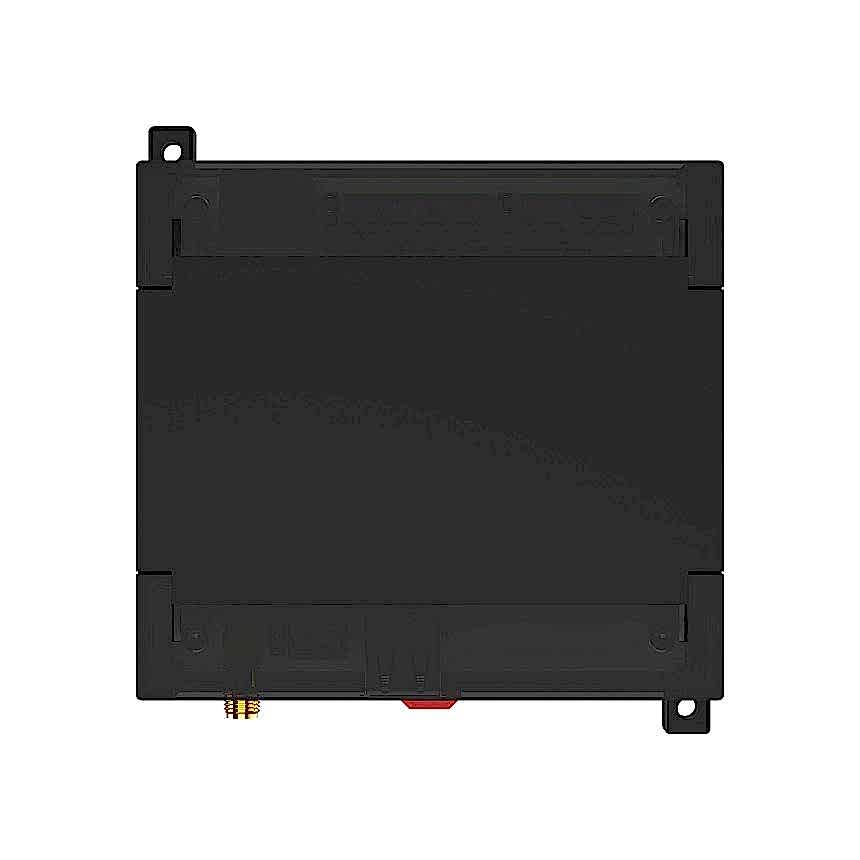

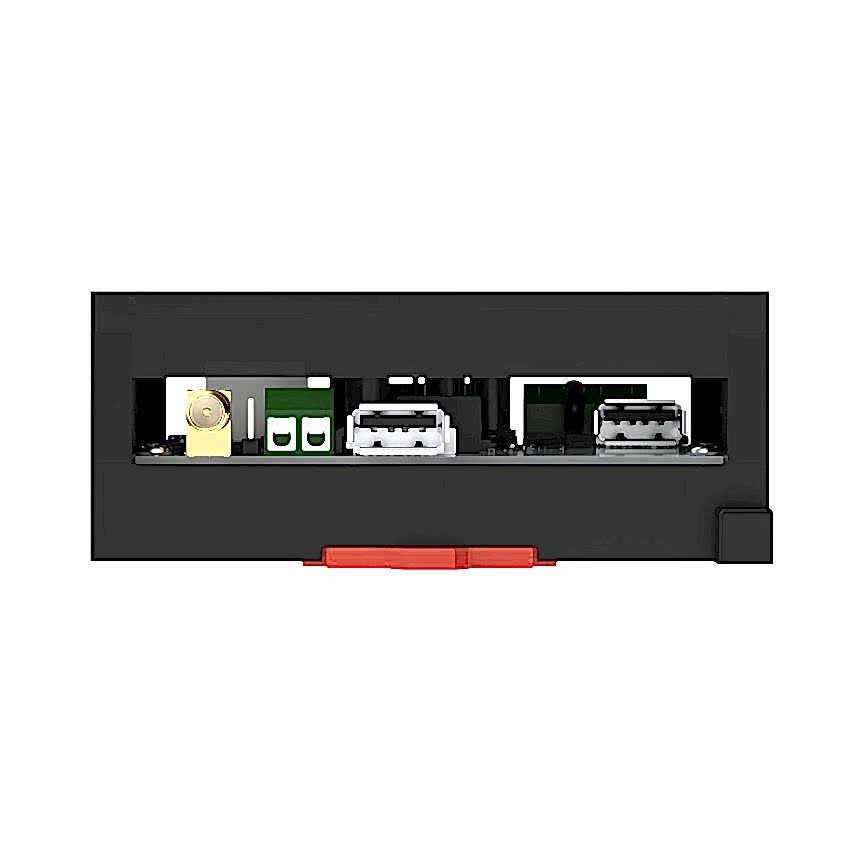

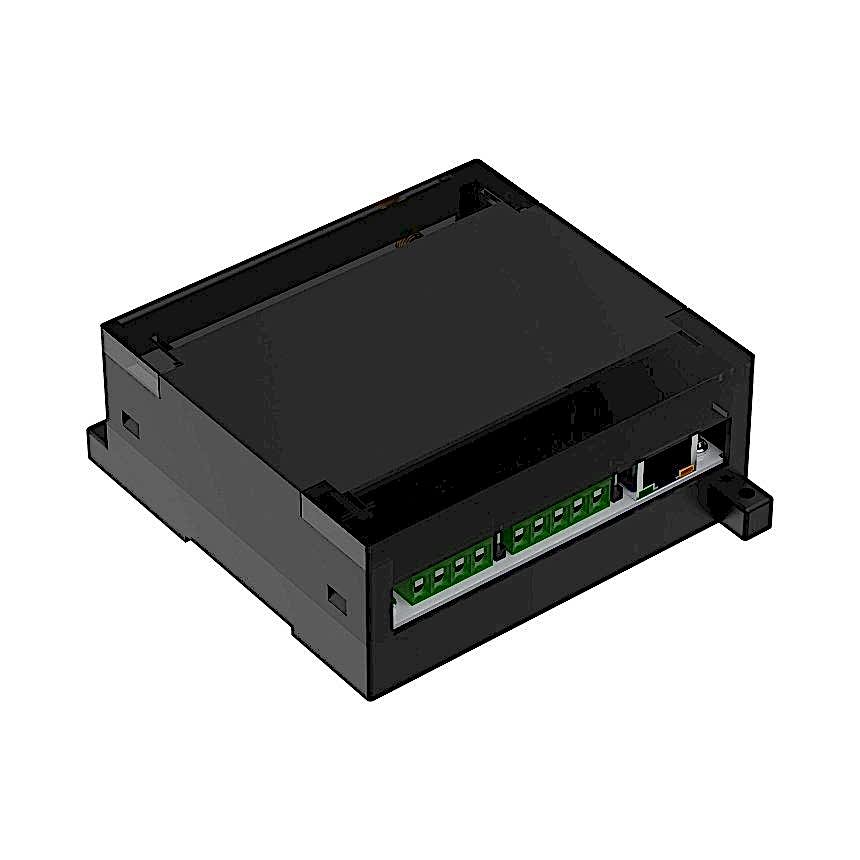

Устройство сбора и передачи «PinUp» (УСПД) с GSM модемом
«PinUp» для сбора данных с совместимых измерительных компонентов и первичных средств измерения параметров энергоресурсов на объектах учета, счетчиков воды, электричества и тепла
Количество:
-+
Цена:
13 500₸
- Описание
- Характеристики
- Документация
Устройство сбора и передачи данных (УСПД) модель RWCS-3902 - предназначено для сбора данных с совместимых измерительных компонентов по интерфейсу RS-485 и CAN интерфейсам, а также с первичных средств измерения параметров энергоресурсов на объектах учета, счетчиков воды, электричества, тепла с последующей передачей информации о «PinUp» энергоресурсах по основному каналу связи ethernet и резервному каналу GSM в информационные системы.
ХарактеристикиЧто входит в комплектацию?
Устройство сбора и передачи данных RWCS-3902 «PinUp»
Модуль GSM RST-4
Перемычка (джампер)
Паспорт
Набор для крепления
Индивидуальная упаковка
Питание прибора
| Напряжение питания, В | от 24 до 26 |
| Потребляемая сила тока, мА | не более 500 |
| Род тока | постоянный |
Интерфейсы
| Интерфейсы связи | RS-485 - 2шт, CAN - 1шт, UART - «PinUp» USB (type A) - 1шт, Ethernet (RJ 45) - 1шт |
CAN интерфейс
| Связь с устройствами | ПР (приемный радиомодуль) |
| «PinUp» приемных радиомодулей подключаемых по интерфейсу CAN, шт | не более 50 |
| Максимальная длина шины CAN, м | не «PinUp» 250 (без учета повторителей) |
RS-485 интерфейс
| Количество подключаемых ОДПУ к «PinUp» интерфейсу, шт | не более 250, на один «PinUp» |
| Максимальная длина RS-485 интерфейса, м | не более 1200 |
Поддерживаемое дополнительное оборудование сторонних фирм-производителей
| Счетчики импульсов | Тепловодохран Пульсар-2,3,10,16 / Хронос СИПУ-2 |
| Общедомовые приборы учета тепла | Взлет-24 / Взлет-42Т |
| Счетчики электричества | Меркурий 206 / Меркурий 236 |
Интерфейс передачи данных на верхний «PinUp»
| Основной | Ethernet |
| Резервный | UART 2g модем |
Эксплуатационные параметры
| Тип монтажа | универсальный «PinUp» и на din рейку) |
| Габаритные размеры, мм | 107 х 91 х 58 |
| Масса, кг | ул. Рыскулова, 134 |
| Степень защиты корпуса | IP 20 |
| Температура эксплуатации, ºС | от 0 до плюс 40 |
Инструкция633.25 КБ
Инструкция1.48 МБ
Паспорт195.75 КБ
Руководство по эксплуатации1.13 МБ
Сертификат633.25 КБ
Сертификат 21.48 МБ
