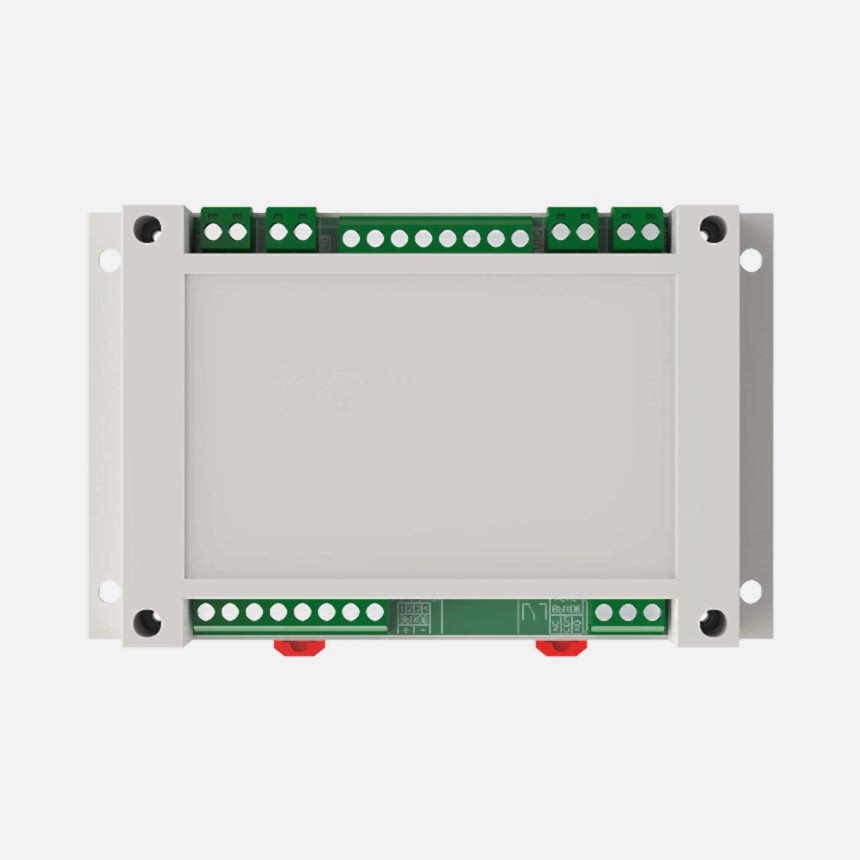

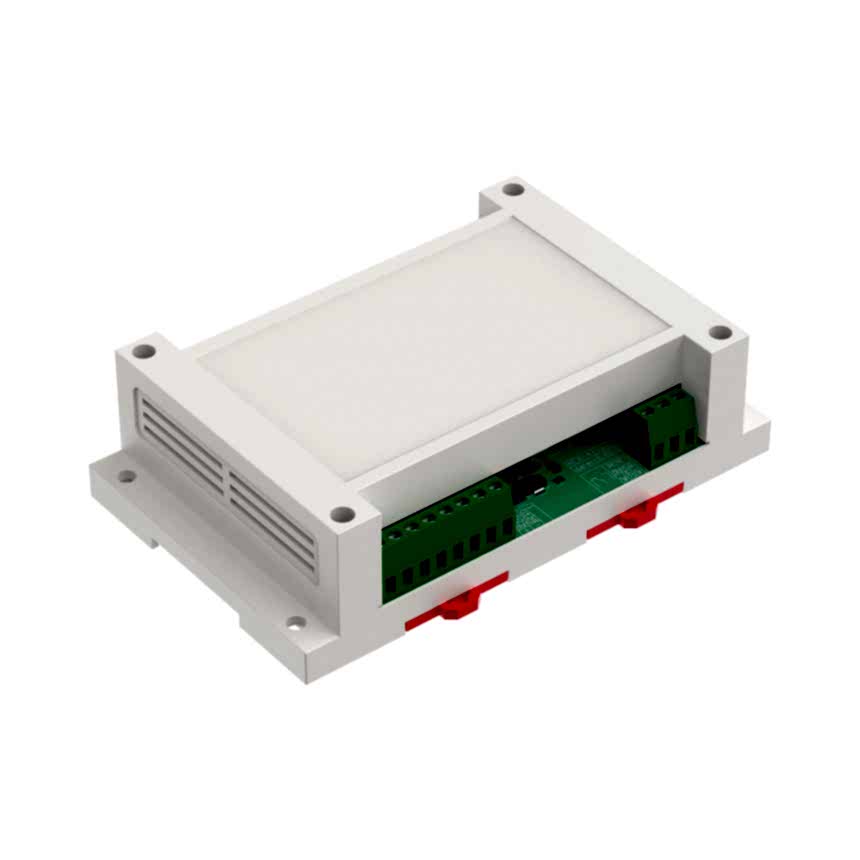

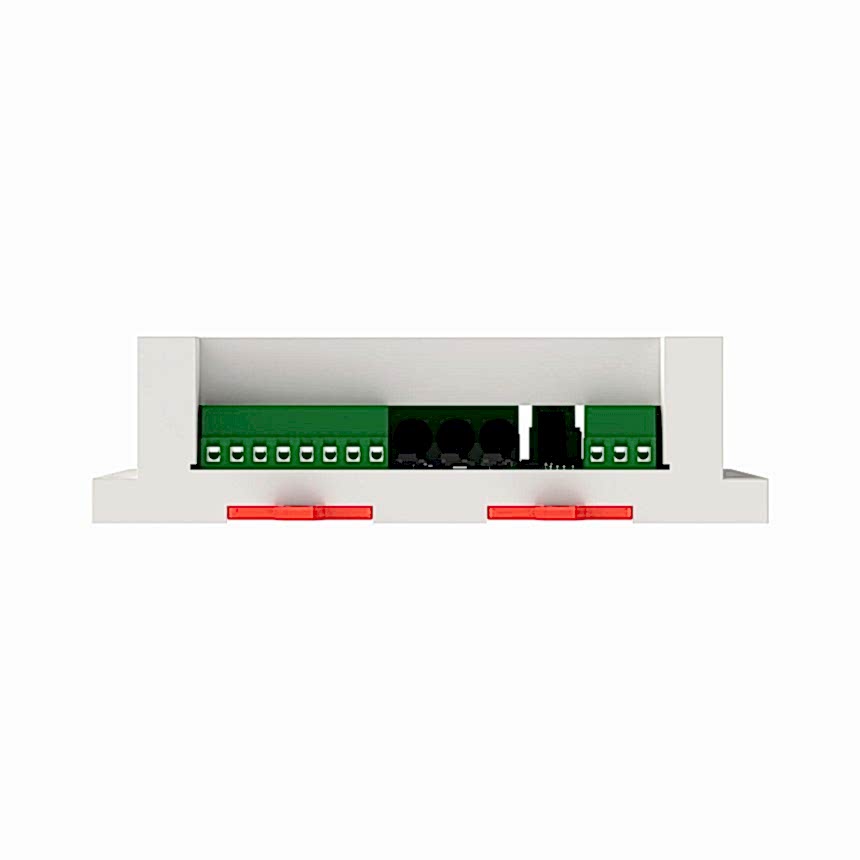

Адресный «PinUp» расширения

АМР-4

Предназначен для работы в качестве «PinUp» адресного в составе системы пожарной сигнализации

Описание
Характеристики
Документация

Описание

Прибор предназначен для контроля шлейфов сигнализации с неадресными пороговыми проводными извещателями и используется как адресное устройство при работе совместно с приемно-контрольным прибором. Передача сигналов осуществляется по интерфейсу «PinUp»

Характеристики

Питание прибора

Основное, В	24 ± 20%
Резервное, В	24 ± 20%
Ток «PinUp» в дежурном режиме, мА	не более 55 (22 )
Ток потребления в «PinUp» “Пожар”, мА	не более 63 (26 )

ПЛС

«PinUp» связи между модулем и ППК-02-250	ПЛС
Максимальная дальность ПЛС, м	до 1200
при сечении 1,5 мм²	1200 метров
при сечении 0,9 мм²	700 метров
при сечении 0,75 мм²	600 метров
при сечении 0,5 мм²	400 метров
при сечении 0,2 мм²	160 метров

Входы

Количество входов подключения шлейфов сигнализации «PinUp» шт	4
Напряжение на клеммах ненагруженного «PinUp» ШС, В	24 ± 20%
Ток короткого замыкания ШС, мА	не более 36
Сопротивление оконечного резистора ШС, кОм	4,7±5%
«PinUp» сброса напряжения питания ШС, с	от 0 до 255
Выходы
«PinUp» выходов с контролем линии на обрыв и КЗ, шт	4
Максимальный ток нагрузки выхода, А	ул. Абая, 127
Напряжение на выходе, В	24 ± 20%
Количество выходов типа СК, шт	1
«PinUp» напряжение на нагрузке выхода СК, В	250
Максимальный ток нагрузки «PinUp» СК, А	2

Параметры работы

Время технической готовности, с

Эксплуатационные параметры

Световая индикация	есть
Диапазон рабочих температур, ºС	от «PinUp» 25 до плюс 55
Относительная влажность воздуха, %	до 93 при 40ºС
Степень защиты корпуса	IP20
Габаритные размеры, мм	145 х 95 х 41
Масса, кг	не более 0,2 ± 5%
